Proceso de fabricación de fotos de boda grabadas en cristal óptico K9 3D
El vidrio común para ventanas no soporta la tensión del láser interno. El vidrio flotado tradicional, rico en hierro, se quiebra debido a la absorción irregular de luz que provocan sus impurezas microscópicas. Para grabar retratos de boda en 3D con acabado impecable, se requiere cristal óptico K9: un vidrio de borosilicato de alta pureza famoso por su claridad óptica e insignificante nivel de inclusiones.
1. Selección y clasificación del cristal óptico
El cristal K9 contiene menos del 0,015 % de óxido de hierro. El vidrio flotado convencional contiene mucho más, lo que le otorga su característico tono verdoso. El cristal K9 ofrece un índice de refracción de 1,516, permitiendo un paso de luz superior al 99 % en todo el espectro visible.
- Nivel de inclusiones: El cristal K9 de Grado A prohíbe burbujas o impurezas superiores a 0,005 mm por centímetro cúbico.
- Tensión interna: Sometido a recocido con birrefringencia inferior a 10 nm/cm para evitar fracturas espontáneas durante la descarga del láser.
- Planimetría superficial: Pulido con diamante con tolerancia de λ/4 para evitar desviaciones por refracción en el haz láser.
2. Preprocesamiento de la imagen y mapa de profundidad
Una fotografía bidimensional no se graba directamente en el bloque. Los técnicos convierten los archivos de mapa de bits en nubes de puntos 3D mediante software de mapeo por tonos de gris.
Primero, se aísla la figura de los novios eliminando el fondo. La geometría facial se modela sobre una malla paramétrica tridimensional. Las capas de tono asignan coordenadas al eje Z: el blanco marca el plano más cercano y el negro la profundidad. El sistema genera una matriz de coordenadas en los ejes X, Y y Z. Un bloque estándar de 50x50x80 mm requiere entre 800 000 y 2 000 000 de puntos. La foto original debe tener al menos 300 DPI a escala 1:1; de lo contrario, el software interpola píxeles y genera aglomeraciones borrosas de microfisuras.
3. Mecánica del grabado láser subsuperficial (SSLE)

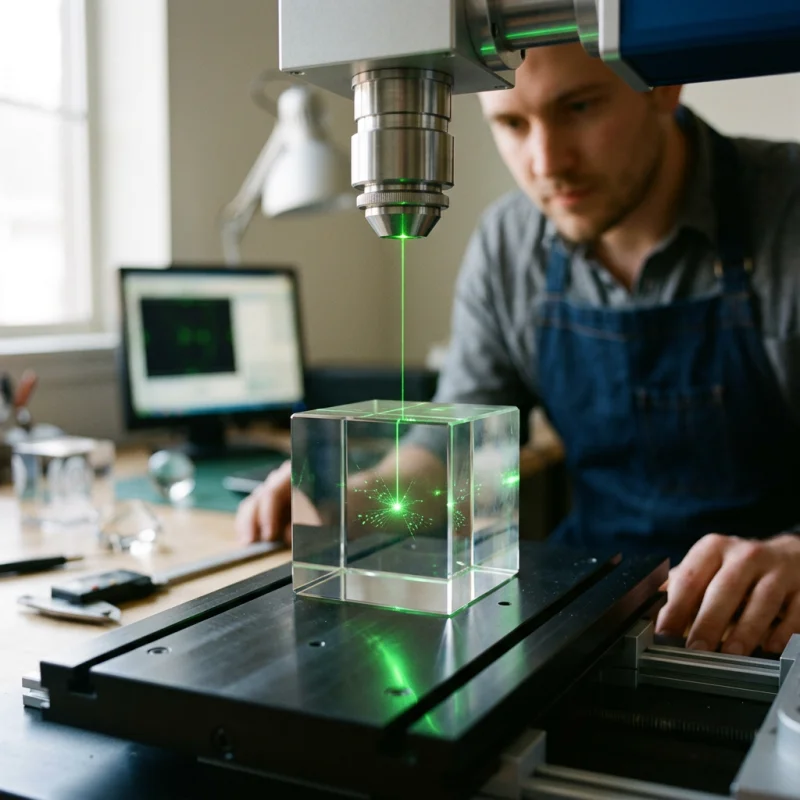

La escultura interna se ejecuta mediante grabado láser subsuperficial (SSLE) accionado por un láser verde de estado sólido bombeado por diodos (DPSS) con una longitud de onda de 532 nm.
¿Por qué 532 nm? El cristal K9 es transparente a la luz verde bajo densidades de energía normales. El pulso atraviesa la superficie exterior sin calentar ni marcar la cara externa. Ópticas de alta apertura numérica convergen el haz en un punto focal exacto dentro del bloque.
En ese punto exacto, la densidad de energía supera el umbral de ruptura dieléctrica del cristal K9 (aprox. 10^10 W/cm²). La materia genera plasma localizado a escala microscópica, creando una microfractura controlada de entre 10 y 30 micrómetros. El láser emite impulsos a frecuencias de hasta 4000 Hz mientras espejos galvano-métricos reorientan el haz miles de veces por segundo. Estas grietas microscópicas capturan la luz y la refractan, modelando el retrato 3D suspendido en el bloque cristalino. El resultado es un recuerdo de boda inalterable al paso del tiempo, inmune a la oxidación y al amarilleo.
4. Parámetros del proceso y especificaciones del equipo
Una calibración milimétrica evita la sobreexposición del cristal contiguo. La tabla compara las especificaciones del grabado según el material.
| Parámetro | Vidrio flotado común | Cristal óptico K9 |
|---|---|---|
| Longitud de onda láser | 1064 nm (Infrarrojo) / 10,6 µm (CO2) | 532 nm (Verde DPSS) |
| Duración del pulso | Nanosegundos a microsegundos | 3 a 7 nanosegundos |
| Densidad de la nube de puntos | No aplica (Agrietamiento superficial) | 800 000 - 2 500 000 puntos |
| Tamaño del vóxel (microfisura) | >100 micrómetros (Irregular) | 10 a 30 micrómetros |
| Índice de refracción interno | 1,52 (Alta dispersión) | 1,516 (Baja dispersión) |
| Contenido de hierro (Fe2O3) | >0,08 % | <0,015 % |
5. Biselado, pulido e integración con base LED
Los bloques recién grabados salen de la cámara con bordes vivos a 90 grados. Muelas abrasivas de diamante controladas por ordenador biselan los cantos a 45 grados para eliminar rebabas y evitar desportilladuras. Discos de fieltro a alta velocidad cargados con pasta de óxido de cerio devuelven al bisel la transparencia del resto del cristal.
La pieza terminada requiere luz directa para revelar el volumen. Sin iluminación, el grabado luce tenue porque las microfisuras dependen de la luz ambiental dispersa. Las bases de exposición incorporan LED de tono cálido (3000 K) alineados con la base del vidrio. La luz asciende por el cuerpo pulido, rebota en cada microfractura interna e ilumina el retrato en tres dimensiones.
Riesgos por tensión térmica y límites de resolución
Aunque el cristal grabado tolera el roce externo, los cambios bruscos de temperatura comprometen su estructura. La luz solar directa genera un calentamiento desigual. Si una cara se calienta mientras otra permanece fría, la red de microfisuras actúa como un plano de corte y propaga fracturas a lo largo del bloque. Se aconseja colocar estas piezas lejos de ventanas soleadas o fuentes de calefacción.
La calidad de la imagen original determina el límite de detalle. Fotografías en baja resolución o comprimidas carecen de la densidad necesaria. Al proyectar la nube de puntos a partir de un archivo deficiente, la escultura resultante pierde definición y muestra un aspecto granulado.
Preguntas frecuentes
¿Por qué el grabado láser interno requiere cristal K9 en lugar de vidrio común?
El vidrio flotado convencional contiene elevadas concentraciones de óxido de hierro y microburbujas. Al enfocar un láser de alta frecuencia en su interior, estas impurezas absorben energía de forma irregular y provocan estallidos térmicos en lugar de microfracturas controladas. El cristal K9 se somete a desgasificación al vacío y recocido lento, garantizando la pureza, el 99 % de transmitancia y la densidad homogénea indispensables para ubicar cada punto con precisión.
¿Cómo se convierte una fotografía plana de boda en un grabado 3D dentro del cristal?
El software de modelado paramétrico procesa la fotografía bidimensional (mínimo 300 DPI) para generar un mapa de profundidad. El programa aísla a los novios, crea una estructura tridimensional de rostro y hombros, y asigna valores de profundidad en el eje Z analizando contornos y relieves de luz. Este modelo se traduce en una nube de hasta 2 500 000 puntos que dirigen los disparos del láser de 532 nm.
¿La luz solar directa puede dañar una pieza de cristal grabada en 3D?
Sí. La exposición prolongada al sol genera gradientes térmicos en el bloque sólido. Dado que la imagen está formada por un entramado de microfracturas internas, la dilatación térmica desigual fuerza estas tensiones y puede provocar grietas visibles que crucen la pieza. Se recomienda exhibir estos recuerdos en interiores, lejos de la radiación solar directa.
