4 Diseños de Trofeos de Cristal Grabados con Láser para Inmortalizar una Victoria
Un campeonato termina en cuestión de segundos: suena el silbato final, la pizarra queda definida y la celebración arranca. Lo que permanezca sobre un escritorio veinte años después dictará cómo se recuerda ese triunfo. Los trofeos de plástico terminan quebrándose; la tinta impresa se desvanece con el sol y el zinc fundido pierde brillo con la humedad.
Inmortalizar un logro deportivo exige un soporte indeleble. Los trofeos de cristal grabados con láser fabricados en vidrio óptico K9 congelan plantillas enteras, cuadros de torneo y réplicas 3D de la copa en el corazón del bloque. La superficie se mantiene lisa al tacto; todos los detalles habitan suspendidos en el interior del cristal de forma permanente.
Presentamos cuatro modelos de galardones tallados con tecnología subsuperficial, desarrollados para victorias corporativas y campeonatos de alto nivel, junto con los parámetros técnicos de fabricación para garantizar máxima pureza óptica.
Por qué el cristal óptico K9 supera al vidrio común y al cristal de plomo
La nitidez del grabado subsuperficial depende directamente de la pureza molecular del material. La cristalería común utiliza fórmulas sódico-cálcicas con restos de óxido de hierro y burbujas de aire atrapadas. Al someterse a la tensión térmica del láser, estas microimpurezas se expanden de forma irregular, provocando grietas internas, turbidez y puntos deformados.
El cristal con plomo presenta otro inconveniente. Aunque su alta densidad de óxido de plomo aporta peso y brillo, absorbe la radiación del láser verde de manera errática, generando choques térmicos que fracturan el bloque durante el proceso de grabado.
El cristal óptico K9 soluciona ambos problemas. Se trata de un vidrio borosilicatado de alta densidad, sintetizado sin hierro y con un nivel nulo de inclusiones. Ofrece un índice de refracción de 1,5168 y una estabilidad térmica excepcional. Al aplicar el haz focalizado, el cristal K9 genera microfracturas precisas en el punto exacto de convergencia sin propagar fisuras hacia las paredes vecinas. El resultado: gráficos internos limpios y de alta definición dentro de un bloque cristalino.
Mecánica del grabado láser: sistemas DPSS de 532 nm y nubes de puntos 3D
Grabar motivos tridimensionales con definición fotográfica exige óptica especializada. La tecnología de grabado interior emplea un láser verde DPSS (estado sólido bombeado por diodos) en la longitud de onda de 532 nanómetros. La luz atraviesa el cristal pulido sin alterarlo hasta que las lentes concentran múltiples haces en una coordenada interna exacta. En ese micropunto, el impacto térmico genera una pequeña microfractura sin tocar la capa exterior.
Para lograr volumen y realismo, el diseño original se traduce a una nube de puntos 3D mediante software dedicado. Una composición estándar integra entre 1,5 y 3,5 millones de puntos microscópicos dentro del bloque.
Estándares técnicos para los archivos de origen:
- Resolución: Utilice archivos vectoriales (.EPS, .AI) o imágenes de alta definición con un mínimo de 300 DPI.
- Modelado 3D: Exporte modelos CAD de trofeos, cascos o equipamiento a formatos .OBJ o .STL para lograr profundidad volumétrica real.
- Tipografía: Defina el texto interior con un tamaño mínimo de 6 puntos; tipografías más pequeñas pueden perder definición si los puntos láser se superponen.

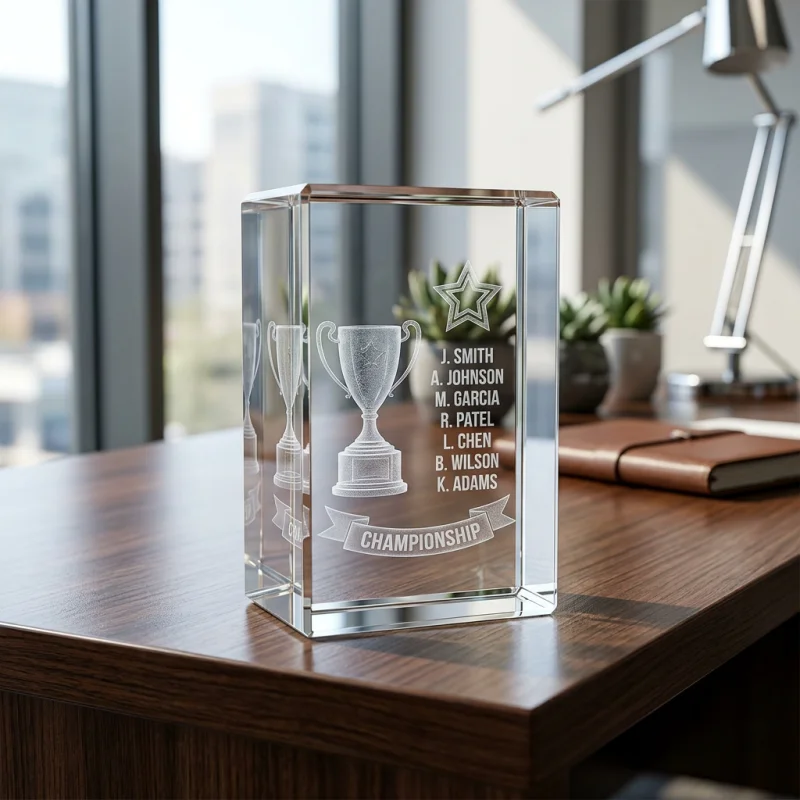

1. Bloque rectangular macizo con réplica de trofeo en 3D
Para títulos de equipo —como campeonatos de fútbol, baloncesto o torneos regionales—, el bloque rectangular K9 representa la opción de mayor porte. Con unas dimensiones de 80 mm de ancho por 120 mm de alto y 50 mm de grosor, su peso roza los 1,5 kg, transmitiendo solidez al sostenerlo.
El diseño interior suspende una nube de puntos 3D con la forma del trofeo oficial de la liga en el centro. En la parte superior se ubica el escudo del club, mientras que la parte inferior recoge la campaña completa y la nómina de jugadores en tipografía ennegrecida de 8 puntos.
- Acabado: Bloque rectangular ultrapulido de alta transparencia y marcado contraste interno.
- Bordes: Biseles pulidos a mano a 45 grados que refractan la luz ambiental.
- Uso recomendado: Integrantes de la plantilla, cuerpo técnico, directiva y vitrinas institucionales.
2. Torre hexagonal arquitectónica para MVP y entrenadores
Con 200 mm de altura y una base hexagonal de 75 mm, esta columna geométrica transforma los galardones de cristal 3D en una pieza central capaz de capturar y refractar la iluminación del entorno. Sus seis facetas verticales pulidas dispersan la luz creando reflejos espectrales sobre la mesa.
Su formato estilizado resulta ideal para homenajes individuales. El volumen interior permite componer en dos planos: una figura tridimensional del atleta o del equipamiento en primer término, y el cuadro del torneo o sus estadísticas en segundo plano.
- Textura y acabado: Superficies planas de cuarzo pulido sin grabados ni relieves al tacto.
- Resistencia: Inalterable a la radiación UV, la oxidación y la humedad. Se limpia con un paño de microfibra y limpiacristales estándar.
- Uso recomendado: Jugador más valioso (MVP), entrenadores homenajeados y récords históricos.

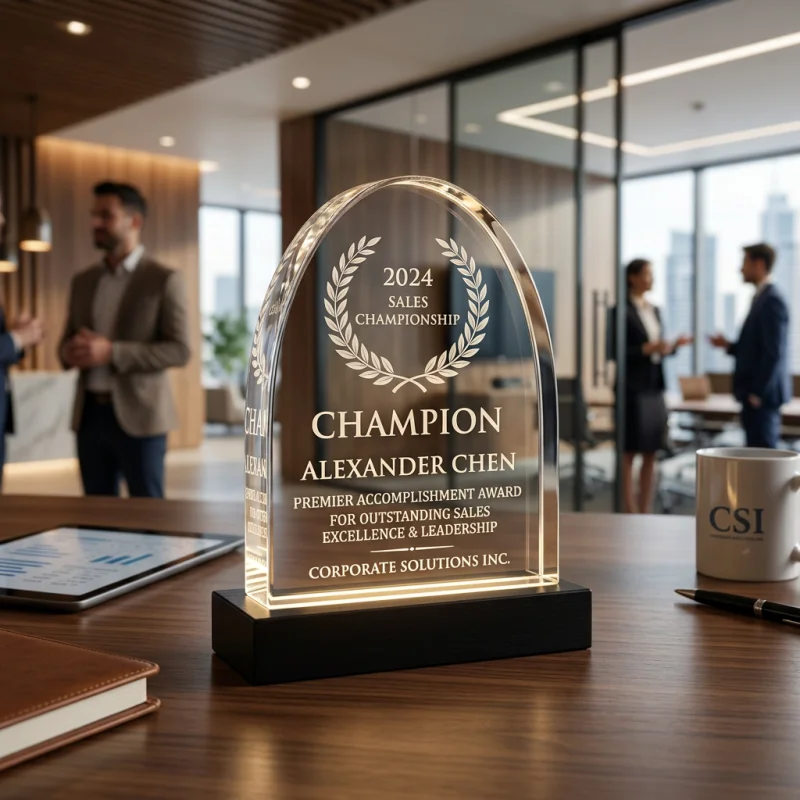

3. Placa de cristal en arco curvo para campeonatos corporativos
No todos los campeonatos se disputan sobre un terreno de juego. En torneos de ventas corporativas o ligas ejecutivas, la silueta en arco ofrece una línea sobria e impecable. La pieza descansa sobre una peana fija de cristal de 15 mm de grosor.
A partir de trazados vectoriales a más de 300 DPI, las placas grabadas con curva superior combinan logotipos corporativos con los nombres de los galardonados. Su remate superior curvo canaliza la iluminación hacia el interior del bloque, haciendo destacar los puntos del grabado incluso bajo la luz fluorescente de una oficina.
- Dimensiones: 150 mm de ancho, 180 mm de alto y 30 mm de grosor.
- Personalización: Posibilidad de incluir números de jugador seriados, cifras de ventas o fechas de partidos en la base.
- Uso recomendado: Ganadores de divisiones comerciales, campeones de torneos regionales y patrocinadores ejecutivos.
4. Bloque biselado con base de iluminación LED integrada
La luz es el motor que da vida al grabado interior. Aunque el cristal K9 aprovecha la iluminación ambiente, incorporar una base LED discreta convierte cada microfractura interna en un trazado brillante y nítido.
Este conjunto integra un cubo de cristal K9 de 60 mm de grosor montado sobre una peana de aluminio anodizado negro o nogal macizo con diodos LED de luz blanca fría (6000 K). El haz de luz asciende verticalmente a través del cristal, haciendo resaltar la nube de puntos tridimensional contra entornos oscuros.
- Alimentación: Batería interna recargable o conexión continua mediante cable USB-C.
- Biselado: Biselados amplios de 15 mm en el perímetro frontal para maximizar la dispersión luminosa.
- Uso recomendado: Galas de entrega nocturnas, vitrinas con poca luz y trofeos para zonas de recepción.
Criterios de selección para trofeos inalterables
Al definir las especificaciones de un trofeo de cristal, equilibre el grosor del bloque con la complejidad gráfica del archivo. Utilice esta lista de verificación:
- Espesor del cristal: Seleccione al menos 40 mm de grosor para trazados volumétricos en 3D. Placas con grosores inferiores a 20 mm solo admiten grabados planos en 2D.
- Calidad del bisel: Exija biselado pulido a mano. El biselado industrial mecánico deja microrayaduras que enturbian la visión lateral del diseño interno.
- Temperatura de color del LED: Elija iluminación de 6000 K a 6500 K (blanco frío). Los LED de luz cálida o amarillenta reducen el contraste del grabado blanco, mientras que los tonos azulados alteran los colores corporativos o del club.
- Validación vectorial: Verifique que los textos provengan de archivos vectoriales (.AI o .SVG). El texto rasterizado convertido a nubes de puntos produce bordes difusos dentro del cristal.
Preguntas frecuentes
¿El grabado láser interior se degrada o pierde nitidez con el tiempo?
No. El grabado subsuperficial crea microfracturas en el interior del cristal óptico sin alterar la superficie exterior. Al quedar sellado dentro del cristal, el motivo es totalmente inmune al polvo, la grasa de la piel, los productos de limpieza, los rayos UV y los arañazos.
¿Qué formatos de archivo se necesitan para grabar un logotipo o trofeo 3D?
Para logotipos y textos definidos se requieren archivos vectoriales (.EPS, .AI o PDF vectorial). Para recreaciones volumétricas en 3D (cascos, balones o trofeos), los mejores resultados se obtienen con modelos CAD en formato .OBJ, .STL o .3DS. Las imágenes planas deben convertirse a mapas de bits de al menos 300 DPI antes de ser procesadas.
¿Por qué se prefiere el cristal óptico K9 frente al vidrio convencional?
El vidrio convencional contiene óxidos de hierro y burbujas de aire que se fracturan de forma descontrolada ante el calor del láser, provocando grietas y opacidad. El cristal óptico K9 es un vidrio borosilicatado de alta pureza sin inclusiones y con una gran resistencia térmica, lo que permite al láser DPSS de 532 nm crear microfracturas impecables y con máxima transparencia.
