Di Balik Laser Subsurface: Cara Laser Hijau Mencetak Gambar 3D di Dalam Kristal
Sebongkah kaca pejal diletakkan di bawah pancaran laser berdaya tinggi. Cahaya hijau redup berkilat ribuan kali per menit. Dari luar, permukaan kaca tetap mulus, dingin, dan berkilau sempurna. Namun di bagian dalam, potret tiga dimensi yang detail melayang dan terbentuk titik demi titik. Proses ini dikenal sebagai Subsurface Laser Engraving (SSLE). Berbeda dari metode ukir mekanis, teknologi ini mengandalkan fisika optik kuantum, kerapatan energi ekstrem, dan presisi mekanis tingkat tinggi.
Masalah Panjang Gelombang: Alasan Laser CO2 Gagal Mengukir Bagian Dalam Kaca
Laser CO2 industri standar memancarkan radiasi pada panjang gelombang 10.600 nanometer. Cahaya inframerah pada spektrum ini langsung diserap oleh permukaan kaca berbahan dasar silika. Begitu sinar CO2 mengenai blok kristal, energinya tertahan di lapisan terluar. Ikatan molekul memanas secara instan, memicu pemuaian termal, retakan mikro, hingga gompal di permukaan. Secara fisik, sistem karbon dioksida tidak mampu menembus masuk ke dalam kaca.

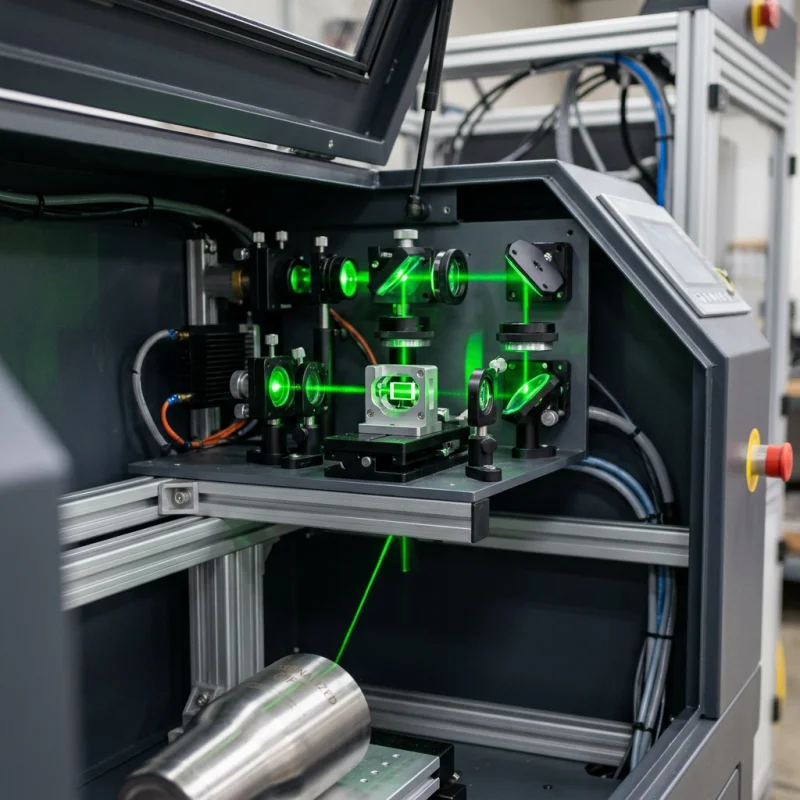

Sistem subsurface memanfaatkan laser diode-pumped solid-state (DPSS) dengan panjang gelombang 532 nanometer. Cahaya hijau terang ini berada tepat dalam spektrum kasat mata. Kristal optik kelas tinggi K9 memiliki tingkat transmitansi optik di atas 99% pada panjang gelombang khusus ini. Artinya, foton dapat menembus permukaan luar tanpa mentransfer energi atau memanaskan matriks molekul. Kaca tetap dingin, dan cahaya melintas sempurna sampai mencapai titik fokus yang dituju.
Serapan Optik Non-Linear dan Ledakan Mikro
Bagaimana mungkin berkas cahaya transparan mendadak mampu mengukir kaca padat tepat di satu titik interior? Jawabannya terletak pada konvergensi sinar dan serapan multifoton.
Lensa objektif khusus ber-apertur numerik tinggi memaksa berkas laser 532 nm yang lebar menguncup hingga ke titik fokus yang sangat sempit. Di luar area fokus, kerapatan dayanya tetap rendah sehingga cahaya lewat begitu saja. Namun tepat di titik fokus, diameter sinar menyusut hingga di bawah 10 mikrometer. Kerapatan daya melonjak drastis melampaui 1010 watt per sentimeter persegi.
Pada tingkat kerapatan foton sekstrem ini, sifat transparansi linear kristal terhenti. Mekanisme serapan optik non-linear mulai mengambil alih. Kaca menyerap banyak foton secara bersamaan, memutuskan ikatan molekul dan melepaskan elektron dari atom silikon dioksida. Proses ini menghasilkan kantong plasma lokal bersuhu ribuan derajat Celsius.
Seluruh pulsa laser ini hanya berlangsung antara 1 hingga 10 nanodetik. Ledakan singkat tersebut memicu micro-explosion terkontrol—sebuah rongga mikroskopis berbentuk bola yang dikelilingi retakan mikro berukuran 20 hingga 50 mikrometer. Begitu pulsa berakhir, plasma mendingin seketika, meninggalkan retakan mikro yang membeku secara permanen di dalam material.

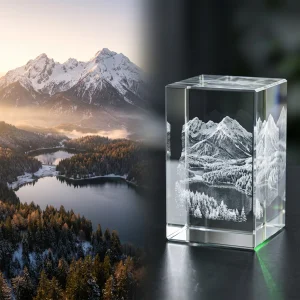

Untuk memahami cara pembuatan kristal laser 3D, titik-titik tunggal ini bisa dianalogikan sebagai piksel. Dengan menembakkan 500 hingga 3.000 pulsa per detik sembari menggerakkan titik fokus pada tiga aksis (X, Y, dan Z), mesin menyusun point cloud (kumpulan titik 3D) yang utuh. Ratusan ribu retakan mikroskopis ini membiaskan dan memantulkan cahaya di sekitarnya, menciptakan ilusi objek 3D padat di dalam kaca bening.
Perbandingan Spesifikasi Teknologi Laser
Para insinyur mengkalibrasi sistem laser berdasarkan parameter optik dan fisik tertentu. Tabel di bawah membandingkan sistem DPSS hijau subsurface dengan engraver CO2 permukaan standar.
| Parameter Teknis | DPSS Hijau 532 nm (Subsurface) | CO2 10.600 nm (Permukaan) |
|---|---|---|
| Panjang Gelombang Laser | 532 nm (Hijau Kasat Mata) | 10.600 nm (Inframerah Jauh) |
| Durasi Pulsa | 1 hingga 10 nanodetik | Gelombang Kontinu / Mikrodetik |
| Kerapatan Daya Puncak | > 1010 W/cm² | 104 – 106 W/cm² |
| Mekanisme Serapan | Ionisasi multifoton non-linear | Serapan termal linear |
| Rentang Ukuran Retakan | 20 hingga 50 mikron (Internal) | 150 hingga 500 mikron (Permukaan) |
| Transmitansi Kaca Optik | > 99% (Menembus sempurna) | 0% (Terserap di lapisan luar) |
Mekanis Presisi dan Kalibrasi Pembiasan
Mengarahkan berkas laser berdaya tinggi ke dalam kaca menjadi rumit akibat efek refraksi. Hukum Snell menyatakan bahwa cahaya akan membengkok saat berpindah dari udara ke medium yang lebih padat. Kristal optik K9 memiliki indeks bias sekitar 1,52.
Karena kaca membelokkan cahaya ke arah dalam, posisi fisik titik fokus laser bergeser lebih dalam dibandingkan posisinya di udara terbuka. Perangkat lunak pengontrol gerakan harus mengompensasi pergeseran ini secara terus-menerus di sepanjang sumbu Z. Jika refraksi tidak dihitung dengan akurat, model 3D akan terdistorsi—koordinat tinggi menjadi tertarik dan kedalaman ruang menjadi tidak proporsional.
Cermin pemindai galvanometer mengarahkan sinar pada sumbu X dan Y, sementara lensa ekspansi bermotor menggeser fokus sumbu Z. Motor galvo presisi menyesuaikan posisi fokus ribuan kali setiap menit dengan toleransi posisi di bawah 5 mikrometer.
Kesalahan kalibrasi dapat merusak material. Menembakkan ledakan mikro kurang dari 1,5 milimeter dari permukaan luar berisiko merusak struktur kristal. Tekanan tinggi dari plasma yang mengembang tidak mampu ditahan oleh dinding kaca yang tipis, memicu pecahnya permukaan (surface blowout) yang membuat kristal retak atau serpih. Kualitas berkas laser juga harus terjaga. Astigmatisme pada sinar laser akan menghasilkan retakan mikro berbentuk lonjong tidak teratur, yang membiaskan cahaya secara acak dan merusak ketajaman gambar.
Keterbatasan Material, Pilihan Kaca, dan Perawatan
Grafir laser subsurface menuntut standar material yang ketat. Ukiran dalam yang jernih tidak bisa dihasilkan menggunakan kaca rumah tangga biasa atau resin plastik.
Kaca jendela soda-lime, kaca botol, dan gelas biasa mengandung gelembung udara mikroskopis, kontaminasi besi oksida, serta tegangan internal. Ketika pulsa 532 nm ditembakkan ke material biasa ini, retakan akibat tekanan akan menyebar tak terkendali ke seluruh blok, menyebabkan kristal hancur seketika. Bahan plastik seperti akrilik justru akan meleleh menjadi gumpalan buram karena rantai polimernya hancur akibat kejutan termal, bukannya meretak secara rapi.
Hanya kaca optik K9 murni atau synthetic fused quartz yang mampu memberikan hasil konsisten. Kaca K9 menjalani proses annealing (pendinginan perlahan) yang ketat untuk menghilangkan tegangan sisa, memastikan indeks bias yang seragam di setiap milimeter kubik material.
Kerapatan titik juga memiliki batasan fisik. Jarak antar-ledakan mikro yang kurang dari 30 mikrometer akan membuat retakan saling bertumpuk. Penumpukan ini melemahkan matriks kaca dan membuat retakan bersebelahan menyatu menjadi gumpalan putih bercak kerusakan. Perangkat lunak grafir harus menjaga jarak antar-titik (dot pitch) tetap optimal demi mempertahankan keutuhan struktur sekaligus ketajaman detail optik.
Kristal yang sudah jadi memerlukan perawatan sederhana agar tetap jernih. Hindari perubahan suhu yang drastis secara mendadak. Menaruh kristal dingin di bawah air panas dapat memperbesar retakan mikro dan memperkeruh detail di dalamnya. Bersihkan permukaan luar dengan kain mikrofiber halus dan isopropil alkohol untuk menghilangkan minyak bekas sidik jari yang dapat mengganggu pembiasan cahaya ke dalam ukiran.
Seberapa dekat laser internal bisa mengukir ke tepi kaca tanpa memecahkannya?
Batas aman mewajibkan retakan mikro berjarak minimal 1,5 hingga 2,0 milimeter dari permukaan luar yang dipoles. Memposisikan titik lebih dekat dari jarak tersebut akan melemahkan ketahanan material, menyebabkan tekanan plasma dari ledakan mikro jebol ke luar dan merusak kristal.
Apakah gambar berwarna bisa diukir di dalam kristal foto 3D?
Tidak. Grafir laser kaca internal menghasilkan titik-titik monokrom dari retakan mikro yang membiaskan cahaya. Tampilan putih berasal dari pantulan cahaya alami sekitar pada permukaan retakan mikroskopis. Efek warna hanya dapat dihasilkan dari luar, yaitu dengan menempatkan kristal di atas tatakan lampu LED yang memancarkan cahaya berwarna dari bawah dasar kristal.
Apakah hasil grafir laser internal bisa memudar atau menurun kualitasnya seiring waktu?
Tidak. Gambar di dalam kaca sudah terkunci secara permanen pada matriks molekul material. Karena retakan mikro merupakan perubahan struktur fisik di dalam kristal optik yang stabil, gambar tidak akan pudar, menguning, atau rusak, kecuali jika kristal tersebut terkena benturan fisik berat atau kejutan termal ekstrem.
