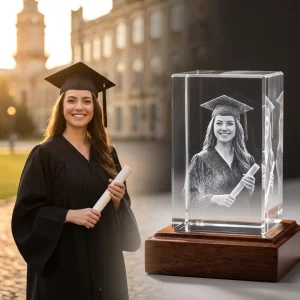

Gravure laser interne : transformer une photo de diplôme en souvenir 3D dans le cristal
La gravure laser interne (SSLE, pour Sub-Surface Laser Engraving) consiste à créer des impacts microscopiques au cœur d'un bloc de verre optique massif, tout en préservant l'état de surface parfait de ses parois polies. Cette technologie repose sur un laser vert à diode réglé sur une longueur d'onde de 532 nanomètres. Là où un laser conventionnel transfère son énergie dès la surface pour couper ou marquer la matière, le rayonnement vert de 532 nm traverse le cristal avec une transparence totale jusqu'à atteindre un point focal calculé au micromètre près. C'est à cette coordonnée précise que la forte densité de puissance provoque une absorption non linéaire locale. Ce choc thermique instantané génère une micro-fracture dans la matrice du verre, formant un point blanc visible d'environ 20 à 50 microns.
La juxtaposition de plusieurs centaines de milliers de ces micro-impacts forme un nuage de points en trois dimensions. Lorsque la lumière frappe ces micro-fractures, elle se diffuse, révélant ainsi une image opaque littéralement suspendue au centre d'un bloc parfaitement transparent.
Cristal optique ou verre flotté classique : une différence fondamentale
Tous les verres ne conviennent pas à la gravure interne. Le verre silico-sodo-calcique ordinaire, utilisé pour le vitrage, contient une proportion notable d'oxyde de fer qui lui donne sa teinte verdâtre sur la tranche. Il comporte également des microbulles d'air, des tensions internes et diverses impuretés. Si le faisceau laser focalisé croise une bulle d'air dans un verre standard, l'énergie libérée provoque des fissures incontrôlées ou fait éclater l'ensemble du bloc.
La gravure 3D de haute précision exige du cristal optique K9, un verre borosilicate de haute pureté équivalent au BK7. Le cristal K9 subit un recuit thermique rigoureux destiné à éliminer toute contrainte mécanique interne. Il se distingue par sa neutralité chromatique, un indice de réfraction de 1,5168 et l'absence quasi totale d'inclusions.
Paramètres techniques de la gravure laser interne
La réalisation d'un souvenir de fin d'études en cristal 3D nécessite un réglage strict des paramètres physiques du laser, de la densité des points et de la qualité du matériau. Le tableau ci-dessous rassemble les valeurs standards utilisées pour obtenir une gravure de haute précision.
| Caractéristique technique | Valeur / Spécification | Rôle technique |
|---|---|---|
| Longueur d'onde | 532 nm (Diode verte / Nd:YAG doublé en fréquence) | Traverse le cristal transparent sans marquer la surface et se focalise en profondeur. |
| Matériau du support | Cristal optique K9 (Borosilicate sans plomb) | Garantit une pureté maximale, zéro bulle interne et une résistance thermique homogène. |
| Densité du nuage de points | 300 000 à 800 000 points par bloc | Détermine le niveau de détail, la finesse des dégradés et le contraste interne. |
| Tolérance de focalisation | ±0,01 mm | Assure le positionnement exact des micro-impacts sur les axes X, Y et Z. |
| Fréquence d'impulsion | 2 000 à 5 000 Hz | Optimise la vitesse d'exécution sans surchauffer la matrice de verre. |
| Résolution de référence | Conversion 300 DPI de la carte de profondeur | Pondère les niveaux de gris en coordonnées tridimensionnelles précises. |
Du portrait 2D à la modélisation spatiale 3D
Une photo de classe ou de remise de diplôme n'est à l'origine qu'une grille plate de pixels RGB. Sa conversion en gravure 3D nécessite une reconstruction algorithmique de la surface. Des logiciels spécialisés analysent le cliché pour détacher le visage, le cou et la chevelure de l'arrière-plan.
Des algorithmes ajustent ensuite les traits du visage sur des modèles anatomiques volumétriques. Le logiciel calcule la profondeur relative : la pointe du nez s'avance sur l'axe Z, tandis que les pommettes se décalent vers l'arrière et que les oreilles s'enfoncent davantage. Les ombres et les zones de brillance sont converties en décalages spatiaux. Une fois la carte de profondeur générée, le modèle 3D est traduit en un nuage de points où chaque impact reçoit des coordonnées X, Y et Z d'une précision absolue. Les lasers industriels les plus performants émettent jusqu'à 5 000 impulsions par seconde, façonnant le motif ligne par ligne et plan par plan, du fond vers l'avant.
Comment choisir la bonne photo pour la gravure
Le laser ne dépose aucune encre : il crée des micro-impacts blancs réfractant la lumière. Les zones sombres de l'image restent transparentes dans le cristal, tandis que les zones claires se traduisent par une forte concentration de points. Le choix de la photo originale conditionne directement le rendu final du bloc gravé.
- Éclairage frontal direct : Privilégiez un visage bien éclairé de face. Des ombres portées trop marquées créent des vides dans le nuage de points, donnant un effet d'évidement à la sculpture 3D.
- Contraste net entre le sujet et le fond : La robe noire de diplômé a tendance à se confondre avec un arrière-plan sombre. Choisissez une photo où le sujet, la coiffe et la tenue se détachent clairement.
- Netteté irréprochable : Une photo floue manque de piqué et produit un nuage de points indéfini. Les yeux, les détails du visage et la texture des cheveux doivent être parfaitement nets au zoom 100 %.
- Nombre de sujets restreint : Sur les formats classiques (comme 60 × 60 × 100 mm), un ou deux visages offrent la meilleure définition. Tenter d'intégrer une photo de groupe de dix personnes dilue la densité des points et rend les traits illisibles.
Limites techniques, précautions et entretien
La gravure interne obéit à des contraintes physiques strictes qu'il convient de connaître pour éviter toute déception.
Une image sous-exposée, très comprimée ou manquant de définition ne permet pas au logiciel d'établir une carte de profondeur précise. Faute d'informations sur les contours de la mâchoire ou du regard, l'algorithme génère des volumes lisses et imprécis. Un éclairage trop plat produit une densité de points uniforme sans relief.
Le cristal optique K9 redoute les chocs thermiques brutaux. Passer un bloc sous l'eau chaude alors qu'il est froid ou le laisser exposé en plein soleil derrière le pare-brise d'une voiture provoque une dilatation rapide du verre. Les micro-fractures créées par le laser agissent alors comme des points de faiblesse : sous l'effet de la contrainte thermique, elles peuvent se rejoindre et fissurer le bloc.
Pour l'entretien extérieur du bloc, bannissez les solvants agressifs comme l'ammoniac ou l'acétone. Un simple chiffon doux en microfibre, sec ou légèrement humide, suffit à éliminer les traces de doigts. Si nécessaire, une goutte de produit vaisselle doux diluée dans de l'eau distillée redonnera tout son éclat au verre.
Formats, disposition et mise en lumière
Les formats de verre les plus adaptés à un portrait individuel s'échelonnent généralement de 50 × 50 × 80 mm à 80 × 80 × 120 mm. Une orientation verticale est idéale pour cadrer le visage, la coiffe de diplômé et le haut du buste.
Il est possible d'ajouter du texte gravé pour personnaliser la pièce. Pour conserver une excellente lisibilité, l'inscription est positionnée sur un plan 2D légèrement décalé sous ou derrière le portrait 3D. Limitez le texte aux informations essentielles : nom du diplômé, intitulé du diplôme et année d'obtention. L'utilisation d'une typographie sans empattement (sans-serif) d'au moins 10 points garantit un rendu parfaitement lisible.
Comme la gravure repose sur la réfraction de la lumière, un éclairage ambiant classique peut parfois atténuer le contraste du motif. L'utilisation d'un socle lumineux à LED résout ce problème. En plaçant le bloc sur un socle émettant une lumière blanche froide par la face inférieure, le flux lumineux traverse le cristal et vient frapper directement le nuage de points. Les micro-fractures accrochent la lumière, faisant ressortir le portrait en relief avec un contraste saisissant.
Est-il possible de gravier une photo en couleur à l'intérieur du cristal ?
Non. La gravure interne repose exclusivement sur la création de micro-fractures physiques au cœur du verre. Ces impacts apparaissent d'un blanc opaque sous la lumière. Aucune couleur ne peut être introduite à l'intérieur du cristal massif : l'image obtenue est un nuage de points traduisant le visuel en niveaux de gris lumineux.
La gravure 3D risque-t-elle de s'altérer ou de s'effacer avec le temps ?
Absolument pas. Le nuage de points étant constitué de micro-fissures physiques emprisonnées au cœur d'un verre optique K9 inerte, la gravure ne peut ni s'effacer, ni se rayer, ni jaunir dans le temps. Tant que le bloc reste à l'abri des chocs mécaniques et thermiques majeurs, l'image conserve son éclat indéfiniment.
Quels formats et résolutions de photo garantissent le meilleur résultat ?
Privilégiez les fichiers au format JPEG non compressé, PNG ou TIFF, avec une définition minimale de 1 000 × 1 000 pixels. Une photo haute résolution bénéficiant d'un bel éclairage frontal permet aux logiciels de conversion de générer une carte de profondeur exacte, correspondant à un niveau de détail équivalent à 300 DPI.
