Die Physik der Laser-Innengravur: Wie gebündeltes Licht im Glas schreibt

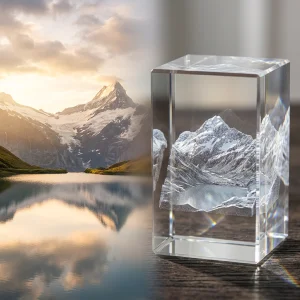

Fahren Sie mit den Fingern über einen 3D-Laser-Kristallglasblock. Die Oberfläche ist makellos glatt. Keine Rillen, keine Vertiefungen. Dennoch schwebt mitten im optischen Glas ein gestochen scharfes, dreidimensionales Motiv. Was auf den ersten Blick wie Zauberei wirkt, ist präzise Optik im Nanosekundenbereich.
Klassische Oberflächengravuren brennen oder kerben die Materialoberfläche ein. Die Innengravur (Subsurface Engraving) funktioniert anders: Der Laserstrahl durchdringt das Glas berührungslos und gibt seine Energie erst an einem exakt definierten Fokuspunkt im Inneren ab. So verwandelt grünes Laserlicht den Werkstoff in Millionen mikroskopischer Mikrobrüche, ohne den Kristall zu zerstören.
Nichtlineare Absorption: Warum die Oberfläche intakt bleibt
Glas ist transparent, weil Lichtquanten (Photonen) das Kristallgitter passieren, ohne absorbiert zu werden. Unter normalem Licht absorbiert optisches Glas praktisch keine Energie. Ein schallschwacher Laserstrahl tritt auf der gegenüberliegenden Seite eines K9-Glaswürfels unverändert wieder aus.
Die 3D-Innengravur nutzt einen physikalischen Effekt durch extreme Erhöhung der Energiedichte. Die Maschine fokussiert das Licht nicht auf der Oberfläche, sondern bündelt tausende Lichtstrahlen über eine hochpräzise Optik auf einen winzigen Punkt, der mehrere Millimeter oder Zentimeter tief im Glas liegt.
An diesem exakten Fokuspunkt überschreitet die Lichtintensität einen kritischen Schwellenwert. Die Leistungsdichte erreicht Gigawatt-Werte pro Quadratzentimeter. Das Glas kann das Licht an dieser Stelle nicht mehr passiv durchlassen – es setzt die Multiphotonen-Ionisation ein. Die Glasatome absorbieren mehrere Photonen gleichzeitig, wodurch molekulare Bindungen schlagartig aufbrechen.
Dieser rasche Energietransfer löst eine kontrollierte Mikroexplosion im Glasgitter aus. Die Temperatur im Fokuspunkt steigt kurzzeitig auf über 2000 °C und verursacht einen lokalen Mikrobruch mit einem Durchmesser von 30 bis 100 Mikrometern. Da sich einfallendes Licht an dieser Fehlstelle bricht, erscheint der Punkt als strahlend weißer Pixel. Aneinandergereiht über bis zu drei Millionen Koordinaten entsteht so ein detailreiches 3D-Objekt mitten im Glas.
Technische Parameter von Innengravur-Systemen
Saubere Bildpunkte im Glasinneren erfordern minimale Fertigungstoleranzen. Industrielle Innengravursysteme nutzen frequenzverdoppelte Nd:YAG- oder grüne Diodenlaser mit einer Wellenlänge von 532 nm. Grünes Licht erlaubt eine extrem feine Fokussierung bei zeitgleich hoher Transmission durch optisches Glas.
| Parameter | Typischer Wert | Funktion im Gravurprozess |
|---|---|---|
| Laser-Wellenlänge | 532 nm (Grünes Licht) | Garantiert tiefes Eindringen ins Glas vor der Fokussierung. |
| Impulsdauer | 1 bis 5 Nanosekunden | Erzeugt extrem hohe Spitzenleistung und verhindert Hitzestau im umliegenden Glas. |
| Pulsfrequenz | 3.000 bis 5.000 Hz | Bestimmt die Schreibgeschwindigkeit (bis zu 300.000 Punkte pro Minute). |
| Fokusdurchmesser | 20 bis 50 Mikrometer | Definiert die Punktauflösung (Voxel) im Glasgitter. |
| Substratmaterial | Optisches K9-Kristallglas (BK7) | Bietet höchste Reinheit, homogenen Brechungsindex (1,5168) und Blasenfreiheit. |
| Punktabstand (Dot Pitch) | 0,08 mm bis 0,15 mm | Sichert den Mindestabstand zwischen den Mikrorissen zur Vermeidung von Spannungsprüngen. |
Das Timing der Pulse ist entscheidend. Dauert der Laserimpuls zu lang, wandert Wärme ins umliegende Material und erzeugt unerwünschte Spannungsrisse statt klarer Punkte. Durch Nanosekunden-Impulse bleibt die thermische Belastung lokal auf das Fokusvolumen beschränkt.
Innengravur im Vergleich zur Oberflächenbearbeitung
Konventionelle Verfahren wie Sandstrahlen, chemisches Ätzen oder CO2-Laserablation bearbeiten die äußere Glasstruktur. Sandstrahlen raut die Oberfläche durch Abrasivmittel auf. CO2-Laser spalten die Mikroschicht durch das schlagartige Erhitzen des im Glas gebundenen Wassers.
Diese mechanischen Eingriffe hinterlassen eine spürbare Oberflächenstruktur, in der sich Staub, Fette und Fingerabdrücke festsetzen. Zu intensive Reinigung kann feine Konturen mit der Zeit abtragen.
Bei der Laser-Innengravur bleibt die Außenhülle vollkommen unversehrt. Feuchtigkeit, Schmutz oder Abrieb können dem Motiv nichts anhaben. Licht trifft durch die glatten Außenflächen auf die inneren Mikrobrüche und wird zum Auge reflektiert. Das Motiv ist dauerhaft geschützt.
Physikalische Grenzen und Materialanforderungen
Die 3D-Innengravur setzt voraus, dass Werkstoffe bestimmte optische Kriterien erfüllen. Nicht jedes transparente Material ist geeignet.
Zuerst ist die Wahl des Werkstoffs entscheidend: Standard-Fensterglas, Trinkgläser oder Einscheibensicherheitsglas (ESG) weisen Eigenspannungen, Lufteinschlüsse und Eisenoxidanteile auf. Trifft ein 532-nm-Laserpuls auf solches Glas, entladen sich die inneren Spannungen und bringen den Körper entlang unsichtbarer Bruchlinien zum Zerspringen. Einzig hochrein verarbeitetes optisches Glas wie K9 oder synthetisches Quarzglas garantiert stabile Ergebnisse.
Zweitens ist die Punktdichte physikalisch begrenzt. Eine höhere Punktdichte bedeutet nicht automatisch ein besseres Ergebnis. Sinkt der Punktabstand unter 0,05 mm, verbinden sich benachbarte Mikrorisse. Die Spannungen addieren sich und führen zu makroskopischen Rissen. Das Motiv wirkt milchig, unscharf und neigt bei Transporten zu Spontanglasbruch.
Drittens erfordert die Laserfokussierung plane Oberflächen. Fällt der Laserstrahl auf Kugelformen oder facettierte Oberflächen, bricht das Licht unkontrolliert an der Außenhaut. Der Fokuspunkt verzerrt, wodurch die Punkte unscharf werden. Für gekrümmte Glaskörper sind spezielle Immersionstanks erforderlich, um den Brechungsindex an den Grenzflächen auszugleichen.
Schließlich schließen undurchsichtige Materialien das Verfahren komplett aus. Milchglas, mattiertes Kristall oder opakes Acryl absorbieren oder streuen den Laserstrahl direkt an der Oberfläche, wodurch keine Energie im Inneren gebündelt werden kann.
Schwächt die Laser-Innengravur die Stabilität des Glasblocks?
Bei fachgerechter Ausführung bleibt die Statik weitgehend erhalten, da die Mikrobrüche isoliert bleiben. Solange der Sicherheitsabstand (in der Regel ≥ 0,1 mm) eingehalten wird, nimmt die umgebende Glasmatrix mechanische Belastungen problemlos auf.
Lassen sich farbige 3D-Motive im Glasinneren erzeugen?
Nein. Die Mikrorisse im Glas streuen lediglich das einfallende Umgebungslicht und erscheinen dadurch weiß bis silbrig. Farbige Effekte bei 3D-Glaskristallen entstehen ausschließlich durch externe Beleuchtung, etwa durch LED-Sockel.
Worin unterscheidet sich die 2D- von der 3D-Innengravur?
Beide Verfahren nutzen dieselbe Lasertechnologie. Bei einer 2D-Gravur werden die Laserpunkte auf einer einzigen Ebene gesetzt – vergleichbar mit einem Foto im Glas. Bei einer 3D-Gravur steuert das System Koordinaten auf der X-, Y- und Z-Achse an, wodurch eine räumliche Tiefenwirkung entsteht.
