Reise-Erinnerungen aus Stein: Technischer Leitfaden zur Lasergravur auf Schiefer und Granit

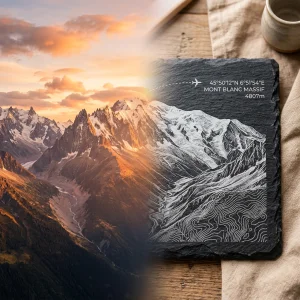

Vektordateien von Flugrouten oder exakte GPS-Koordinaten lassen sich dauerhaft in echten Stein gravieren. Während Holz oder Acryl unter dem Laserstrahl verbrennen oder verdampfen, beruht die Gravur von Schiefer und Granit auf kontrollierten thermischen Spannungen. Ein klares Verständnis dafür, wie Gestein auf CO2-Laserstrahlung reagiert, ist die Voraussetzung für gestochen scharfe und dauerhaft lesbare Motive.
Geologische Grundlagen: Wie Stein auf Laserstrahlung reagiert

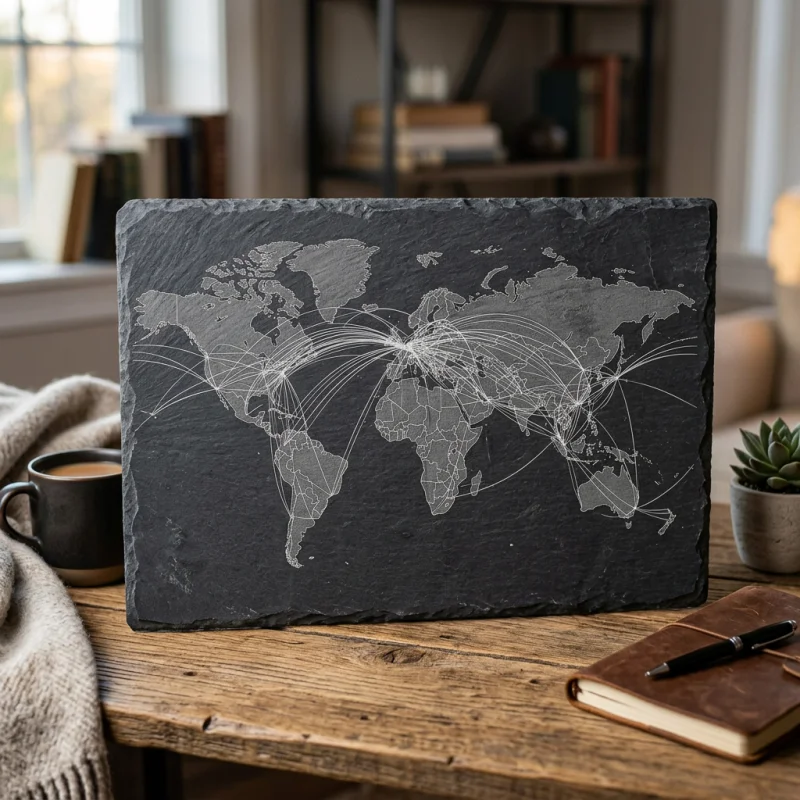

Nicht jede Steinart hält thermischer Belastung gleich gut stand. Dunkler Naturschiefer und polierter schwarzer Granit liefern den höchsten Kontrast für grafische Arbeiten. Schiefer besitzt eine feinkörnige, feinschichtige Struktur aus Tonmineralen, Quarz und Glimmer. Tritt der Laserimpuls auf die Oberfläche, führt die schlagartige Erwärmung zu mikroskopischen Rissen. Die oberste Schicht platzt ab und legt eine helle, weiße bis hellgraue Struktur frei.

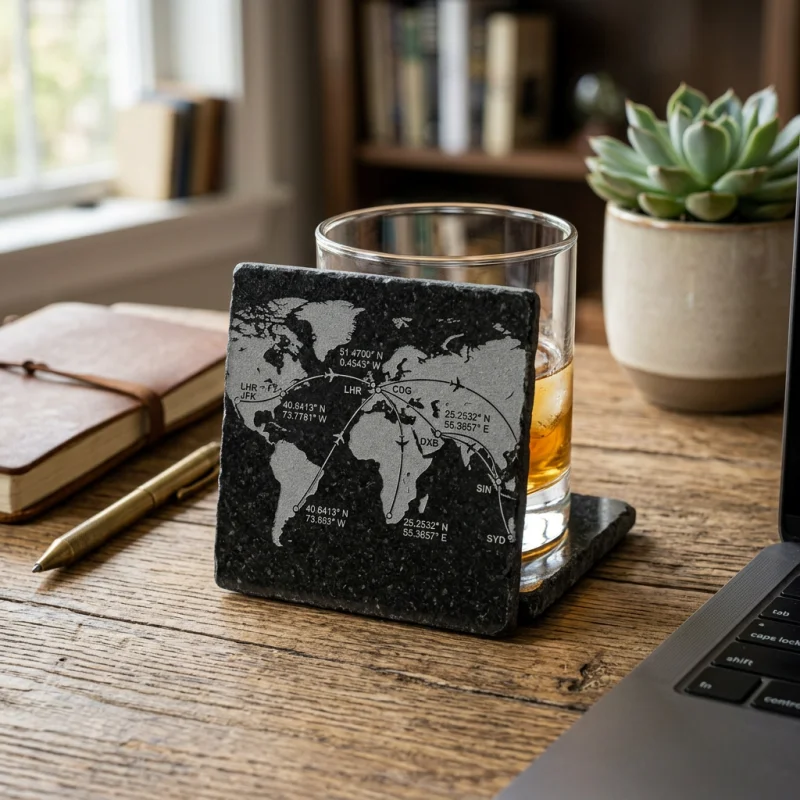

Granit stellt andere Anforderungen an das Material. Polierter schwarzer Granit besteht aus dichtem Quarz, Feldspat und Amphibolen. Die Energie des Lasers bricht die polierte, dunkle Oberfläche auf, sodass helle, matte Punkte auf dem glänzenden Hintergrund entstehen. Das macht Granit ideal für detaillierte topografische Karten und feine Linienstrukturen.
Andere Steinarten bringen fertigungstechnische Hürden mit sich. Flusskiesel weisen oft Krümmungen mit Höhenunterschieden von mehr als 3 Millimetern auf. Da Standardlinsen nur eine Schärfentiefe von 1,5 mm bis 2 mm besitzen, geraten Randbereiche schnell aus dem Fokus. Der Laserpunkt vergrößert sich und feine Linien verschwimmen. Eisenhaltige Steine bergen ein weiteres Risiko: Bei Temperaturen über 600 °C oxidieren die enthaltenen Eisenoxide im Bruchteil einer Sekunde. Statt eines sauberen, weißen Schriftbilds entsteht ein unansehnliches, rostartiges Braun.
Grafikvorbereitung für die Steingravur
Bei der Lasergravur von Stein kommen zwei Bearbeitungsmodi zum Einsatz: Rastergravur und Vektormarkierung. Die Rastergravur arbeitet ähnlich wie ein Tintenstrahldrucker zeilenweise und eignet sich für gefüllte Flächen, Flugrouten oder Höhenlinien. Die Vektormarkierung folgt direkt den Pfaden, um saubere Außenkanten oder feine Schriftzüge zu zeichnen.
Für die Dateivorbereitung gelten folgende Regeln:
- Wandeln Sie Grafiken und Texte vollständig in reine Schwarz-Weiß-Grafiken (1-Bit-Bitmap) um. Graustufen lassen sich auf Stein nicht gleichmäßig über die Gravurtiefe abbilden.
- Setzen Sie die Mindestlinienstärke auf 0,4 Punkte (0,14 mm). Dünnere Linien brechen aus, wenn das Material entlang der Kanten mikroskopisch abplatzt.
- Invertieren Sie das Motiv bei dunklen Steinen. Da der Laser helle Markierungen erzeugt, müssen Landmassen und Pfade in der Quelldatei schwarz angelegt sein, damit sie auf dem Stein weiß erscheinen.
- Stimmen Sie die Auflösung der Vorlage exakt auf die Ausgabeauflösung des Lasers ab. Vorlagen mit 300 bis 600 DPI garantieren scharfe Vektorübergänge ohne Pixelfehler.
Physik der Gravur: Mikrosplitterung durch 50W-80W CO2-Laser
CO2-Laser mit einer Wellenlänge von 10,6 Mikrometern sind der Standard in der Steinbearbeitung. Gestein absorbiert diese Wellenlänge besonders effizient. Im Gegensatz zu organischen Werkstoffen schmilzt oder verkohlt Stein nicht. Der schlagartige Temperaturanstieg führt stattdessen innerhalb von Mikrosekunden zu einer lokalen thermischen Ausdehnung. Diese Spannung bewirkt ein gezieltes Abplatzen feinster Partikel von der Oberfläche (Spalling).
Die Leistungsregelung entscheidet über das Ergebnis. Zu viel Leistung spaltet Schieferschichten entlang ihrer natürlichen Kaltblöße oder erzeugt tiefe Risse im Material. Zu wenig Leistung löst keine thermische Spannung aus – das Gravurbild bleibt blass und fleckig. Ein CO2-Laserrohr mit 50 W bis 80 W deckt den idealen Leistungsbereich ab, um die Oberfläche sauber aufzubereiten, ohne das Gefüge zu schädigen.
Die gewählte Auflösung bestimmt Detaillierungsgrad und Bearbeitungszeit. Werte zwischen 300 und 600 DPI liefern die saubersten Ergebnisse. Unter 300 DPI werden einzelne Rasterzeilen sichtbar, was kleine Zahlen von GPS-Koordinaten unleserlich macht. Über 600 DPI überlagern sich die Wärmezonen zu stark: Die Stauwärme führt zu unkontrollierten Ausbrüchen und unscharfen Kanten.
Laserparameter für Gravuren auf Stein
Die genauen Werte hängen von Dichte und Oberflächenbeschaffenheit ab. Die folgende Tabelle bietet Richtwerte für einen 60-Watt-CO2-Laser mit einer 2,0-Zoll-Fokuslinse.
| Steinmaterial | Prozessmodus | Laserleistung (%) | Geschwindigkeit (mm/s) | Auflösung (DPI) | Zufuhr Blasluft (Air Assist) |
|---|---|---|---|---|---|
| Dunkler Naturschiefer | Rastergravur | 20% - 30% | 300 - 400 | 300 - 450 | Gering (5 PSI) |
| Dunkler Naturschiefer | Vektormarkierung | 12% - 18% | 40 - 60 | Vektorlinie | Gering (5 PSI) |
| Polierter schwarzer Granit | Rastergravur | 25% - 35% | 250 - 350 | 400 - 600 | Mittel (10 PSI) |
| Polierter schwarzer Granit | Vektormarkierung | 15% - 22% | 30 - 50 | Vektorlinie | Mittel (10 PSI) |
| Glatter Flusskiesel | Rastergravur | 35% - 45% | 200 - 300 | 300 - 400 | Hoch (15 PSI) |
Wärmemanagement und Vermeidung von Rissbildung
Um Hitzestau bei großflächigen Motiven – wie Kontinentalkarten – zu vermeiden, empfiehlt sich eine Frequenzeinstellung (PPI/Hz), die die Laserpulse leicht voneinander trennt. Auch die Blasluft (Air Assist) erfüllt eine wichtige Aufgabe: Ein schwacher Luftstrom bläst Steinstaub aus dem Strahlgang, ohne die Oberfläche schlagartig abzukühlen. Zu schnelles Abkühlen unter Hitzeeinfluss führt zu sichtbaren Rissen entlang der Schieferung.
Auch das gewählte Dithering-Verfahren beeinflusst die Qualität des Materialabtrags. Rastergrafiken sollten mit Algorithmen wie Stucki oder Jarvis gerastert werden. Diese Verfahren lösen zusammenhängende Flächen in verteilte Punktmuster auf. Das reduziert die Wärmentwicklung und verhindert, dass größere Steinpartikel ungleichmäßig ausbrechen.
Methoden zur Kontrastoptimierung
Frisch gravierter Stein zeigt durch eingeschlossene Luft und Feinstaub in den Mikrorissen einen sehr hohen Kontrast. Beim Abwaschen des Steins wird dieser Staub ausgespült, wodurch der Kontrast auf unbehandeltem Schiefer nachlässt. Zwei Techniken sichern das Ergebnis dauerhaft:
1. Klarlack-Versiegelung (Unbehandelter vs. versiegelter Schiefer)
Ein dünner Auftrag von mattem Acryllack dunkelt die nicht gravierten Schieferflächen ab, da er die Lichtstreuung an der rauen Oberfläche reduziert. Die gravierten Vertiefungen bleiben hellgrau, weil der Lack die Poren nur oberflächlich füllt. Zu dicke Glanzlackschichten hingegen fluten die Struktur und mindern den Kontrast. Ein feiner Mattlack-Sprühauftrag schützt den Schiefer zudem zuverlässig vor Fettflecken durch Handkontakt.
2. Farbauslegung mit Acryl auf Granit
Polierter schwarzer Granit bietet bereits einen starken Eigenkontrast. Das Auslegen der Gravur mit weißer oder metallischer Acrylfarbe lässt feine Flugrouten noch deutlicher hervortreten. Tragen Sie dazu direkt nach dem Lasern Acrylfarbe auf und wischen Sie die Oberfläche mit Isopropanol ab. Die Farbe bleibt in den gravierten Vertiefungen haften, während sie von der glatten Granitfläche spurlos entfernt wird.
Schritt-für-Schritt-Workflow für Stein-Souvenirs
Die Fertigung personalisierter Reise-Erinnerungen folgt einem klaren Ablauf von der Rohware bis zum fertigen Ausstellungsstück:
- Materialprüfung: Prüfen Sie Schiefer- oder Granitplatten auf natürliche Risse, Glanzadern mit hohem Eisenanteil oder Unebenheiten von mehr als 1 mm.
- Reinigung: Wischen Sie den Stein mit Isopropanol ab, um Fett, Staub und Polierrückstände vollständig zu entfernen.
- Fokussierung: Stellen Sie den Fokusabstand des Lasers mit einer Einstelllehre exakt ein. Bei unebenen Flusssteinen fokussieren Sie auf die Mitte der Höhenkurve.
- Raster- & Vektorbearbeitung: Führen Sie zuerst die Rastergravur (Karten, Textflächen) aus. Setzen Sie danach die Vektormarkierung für scharfe Akzentlinien.
- Entstaubung: Entfernen Sie den gebundenen Steinstaub mit einer weichen Nylonbürste aus den Gravurvertiefungen.
- Oberflächenfinish: Tragen Sie matten Acryllack auf Schiefer auf oder legen Sie Granitgravuren mit Farbe aus.
Kann jeder Urlaubsstein mit dem Laser graviert werden?
Nein. Steine mit hohem Eisengehalt verfärben sich unter Hitzeeinwirkung rot oder gelb. Flache, dunkle Steine mit hohem Quarz- oder Tonmineralanteil – wie Schiefer und Granit – liefern saubere, kontrastreiche Ergebnisse. Unregelmäßige oder stark abgerundete Steine geraten leicht aus dem Fokusbereich, was zu unscharfen Gravuren führt.
Warum verliert gravierter Schiefer nach dem Waschen an Kontrast?
Die Lasergravur erzeugt feine Mikrorisse in der Steinoberfläche. Der darin gefangene Steinstaub reflektiert das Licht und lässt die Gravur schneeweiß erscheinen. Beim Waschen wird dieser Staub herausgespült. Ein dünner Mattlack dunkelt den ungravierten Hintergrund nach dem Trocknen wieder ab und fixiert die Lichtbrechung in den Vertiefungen.
Welche DPI-Einstellung eignet sich am besten für detaillierte Karten auf Stein?
Für Schiefer und Granit sind Einstellungen zwischen 300 DPI und 450 DPI optimal. Werte über 600 DPI erzeugen zu viel Stauwärme auf kleinem Raum, wodurch Mikrorisse ineinander übergehen und Details verschwimmen.
